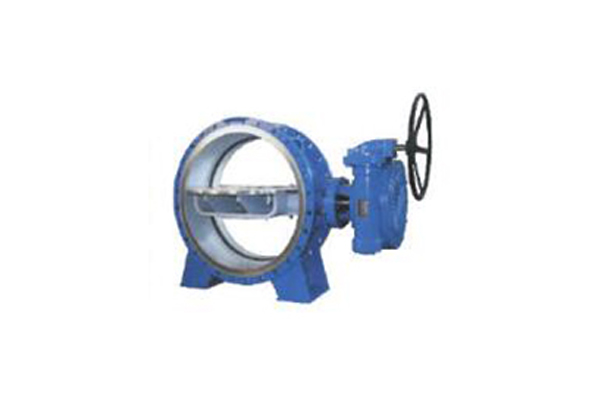

產品簡介：
我廠生產的雙向橡膠密封蝶閥，嚴格按照GB/T1228標準設計和制造，法蘭連接符合GB/T17241.6標準，結構長度符合GB/T12221標準，閥門的檢驗和試驗嚴格執行GB/T13927標準。該產品經受了長期的實用考驗，產品性能達到行業標準，可廣泛適用于給排水、石油、電力、市政建設等工業管道上作截斷或調節介質流量用。

        產品特點：
1、具有雙向密封性能，特別適用于介質既具有正向流動要求，又具有反向流動要求的工況。
2、采用雙偏心密封機構，關閉時具有越關越緊的功能，密封性能可靠。
3、閥體、蝶板主體材料為球墨鑄鐵、密封副材料為不銹耐酸鋼和丁晴耐油橡膠配對，使用壽命長。
4、閥軸采用半軸結構，蝶板采用桁架結構，強度高、過流面積大、流阻小、節省能源。
5、蝸輪傳動裝置為全密封型，可長期浸泡水中使用、且運轉靈活。
6、對于地下臥式安裝的管網蝶閥，可從操作方向觀察閥門關閉或開啟狀態。(注:用戶如需要雙向同步顯示的，請在合同中注明。)
7、伸縮型雙向密封蝶閥的伸縮部分既可自由伸縮，也可固定限位，可隨工況需要而定。
8、橡膠密封圈既可定位于閥體上，也可位于蝶板上，可適用不同特點的介質，供用戶選擇。

        工作原理：
蝸輪傳動雙向密封蝶閥(包括法蘭型、伸縮型、對夾式)通過轉動手輪(或推柄方頭)經蝸輪副等結構減速，帯動閥軸、蝶板作90º范圍內的旋轉，達到截斷、連通或調節流量的目的。電動雙向密封蝶閥由電動裝置經蝸輪減速或直接帶動閥軸、蝶板作90º范圍內的旋轉，從而達到啟閉的目的。無論是蝸輪傳動還是電動，閥門的關閉或開啟位置均有限位機構限位，并有指示機構同步顯示蝶板的開度狀態。

        產品型號及主要零配件：

        訂貨需知：
1、電動雙向橡膠密封蝶閥有普通及防爆兩種，需方訂貨時請注明。
2、渦輪蝸桿驅動蝶閥，用戶如果需要雙向同步顯示的，請在合同中注明。
3、需方若要用超越現有操作方式、規格、尺寸及材料范圍的雙向金屬密封蝶閥，本廠也可dandu設計制作，但必須在訂貨合同中注明。


        產品技術參數：

        蝶閥流量特性：

        蝶閥流量系數及流阻系數表：

        蝶閥型號編制方法：

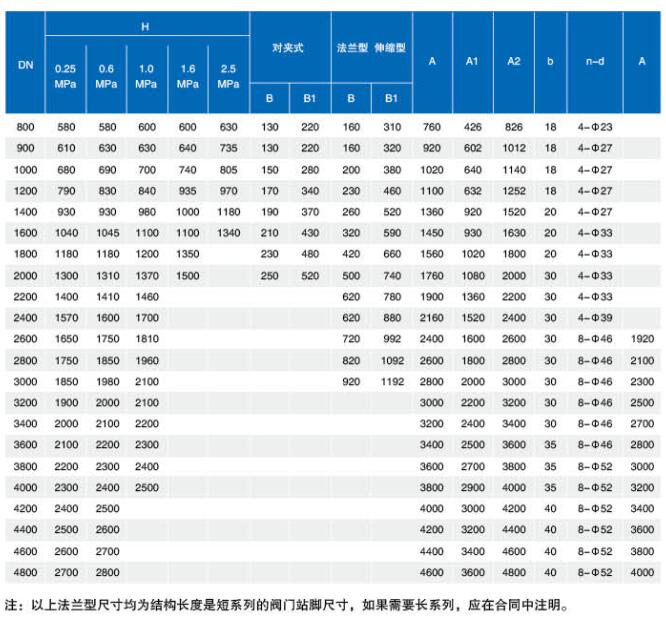

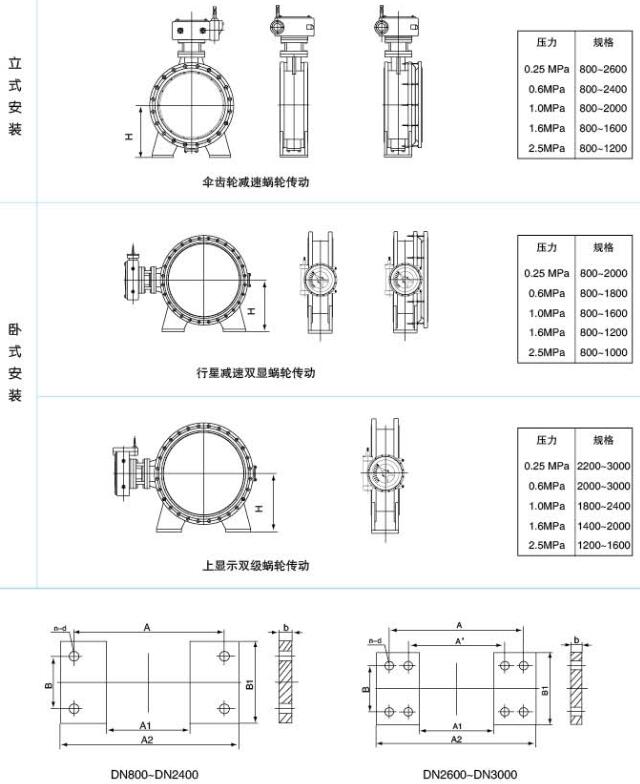

        蝶閥站腳安裝尺寸：

        蝶閥站腳的配置：

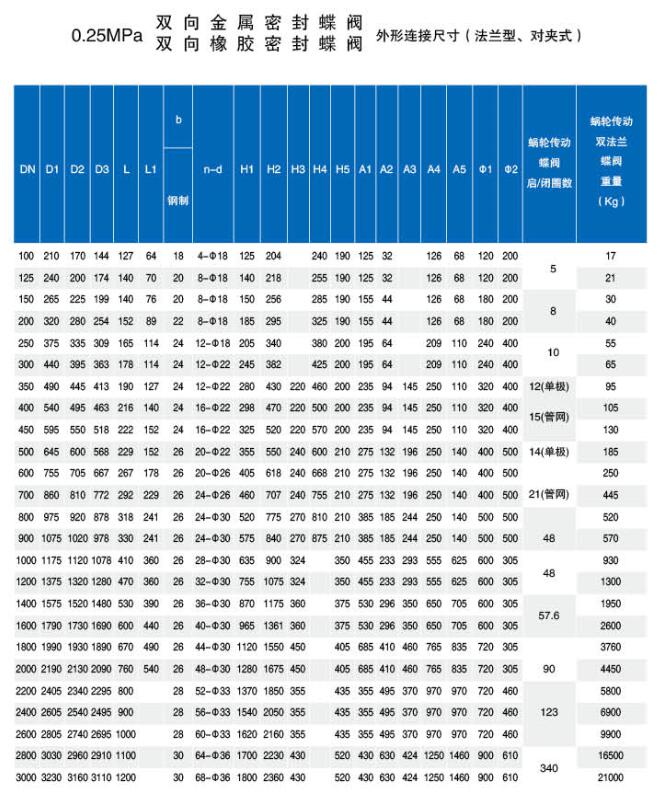

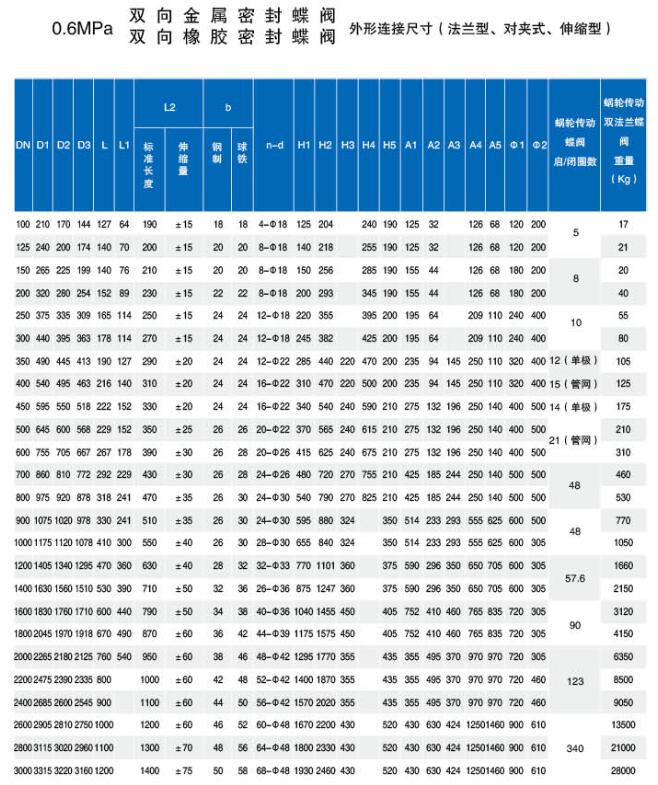

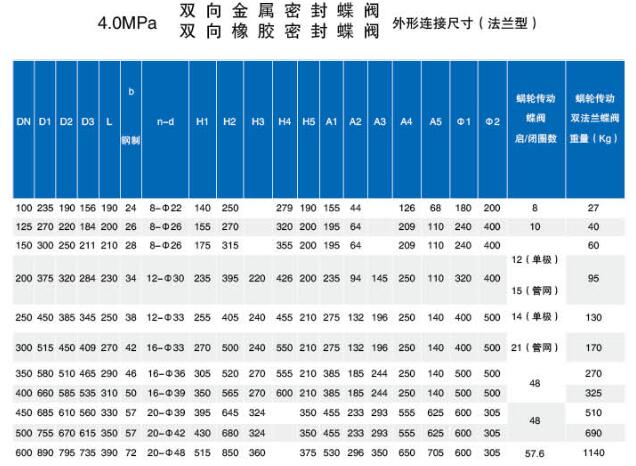

        蝶閥外形連接尺寸：
