產品簡介：
我公司生產的雙向金屬密封蝶閥嚴格按照JB/T8527標準設計和制造,法蘭連接符合GB/17241.6標準，結構長度符合GB/T12221標準,閥門的檢驗和試驗嚴格執行GB/T13927標準。該產品可實現真正的雙向密封，特別適用于城市管網系統作截斷或調節介質流量。伸縮型雙向密封蝶閥是將法蘭型雙向密封蝶閥和管道伸縮節兩種產品功能融為一體；改進后的伸縮型雙向密封蝶閥可有效的消除管道安裝應力，同時也便于閥門的安裝和拆卸。

        產品特點：
1、本蝶閥結構尺寸短、體積小、重量輕、操作輕便。
2、本蝶閥采用半軸結構，蝶板采用桁架結構，強度高、過流面積大、流阻小、節約能源。
3、本蝶閥采用偏心結構，關閉時具有越關越緊的功能，密封性能可靠，開啟后確保密封面完全脫離接觸，保證密封面不受損傷。
4、本蝶閥密封面選用不銹鋼制作，具有耐腐蝕，耐高溫，使用壽命長的特點。
5、本蝶閥具有雙向密封功能，安裝中不受介屋流向的限制（若只需控制単向介質，應優先采用有利于密封的方向安裝）也不受空間位置的影響，可在任何方向安裝。
6、對于地下臥式安裝的管網蝶閥，具有上顯示同步顯示機構，可從操作方向觀察閥門關閉或開啟狀態；根據安裝位置的需要，用戶同樣可選用雙向同步顯示機構，可從操作方向或側面同步觀察閥門的關閉或開啟狀態。（注:用戶如需要雙向同步顯示的，請在合同中注明。）
7、伸縮型雙向金屬密封蝶閥的伸縮部分既可自由伸縮，也可固定限位，可隨工況需要而定。
        工作原理：
蝸輪傳動雙向金屬密封蝶閥通過轉動手輪(或錐柄方頭）經蝸輪副等結構減速，帶動閥軸、蝶板作90°范圍內的旋轉，達到截斷、連通或調節流量的目的。電動雙向金屬密封蝶閥由電動裝置經蝸輪減速或直接帶動閥軸、蝶板作90°范圍內的旋轉，從而達到啟閉的目的。無論是蝸輪傳動還是電動，閥門的關閉或并啟位置均有限位機構限位，并有指示機構同步顯示蝶板的開度狀態。

產品技術參數：

產品型號規格：

訂貨須知：
1、雙向金屬密封蝶閥有不同的溫度級別，需方訂貨請注明溫度。
2、電動雙向金屬密封蝶閥有普通及防爆型兩種，需方訂貨時請注明。
3、渦輪蝸桿驅動蝶閥，用戶如果需要雙向同步顯示的，請在合同中注明。
4、需方若要用超越現有操作方式、規格、尺寸及材料范圍的雙向金屬密封蝶閥，本廠也可単Du設計制作，但必須在訂貨合同中注明。


蝶閥流量特性：

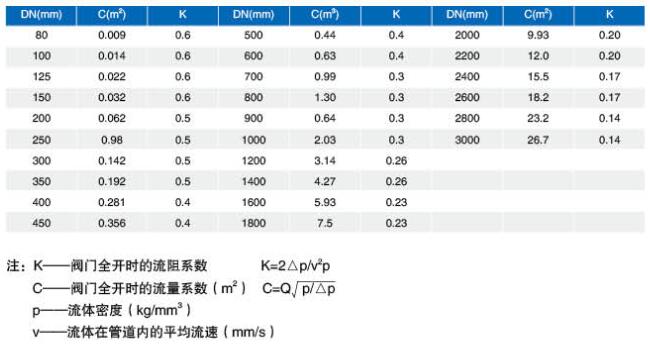

蝶閥流量系數及流阻系數表：

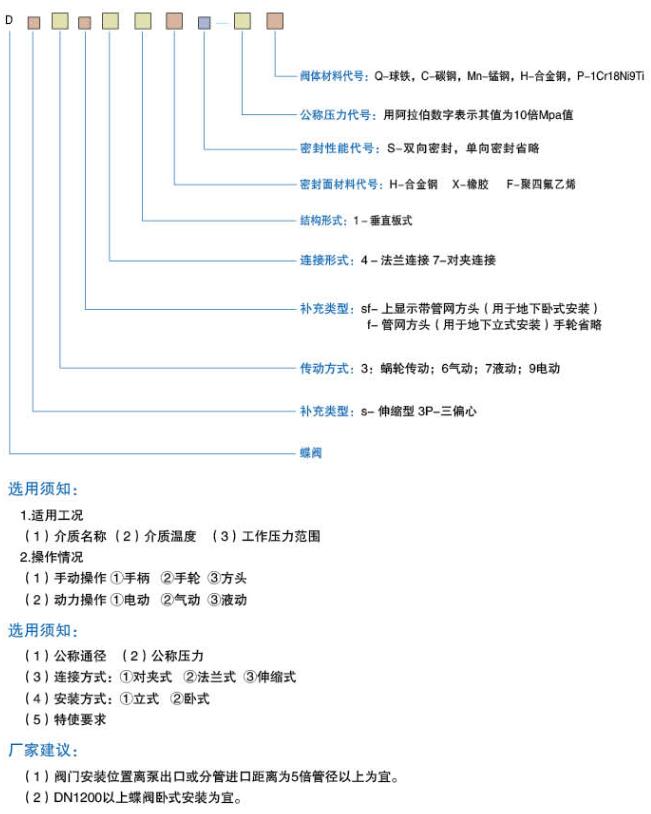

蝶閥型號編制方法：

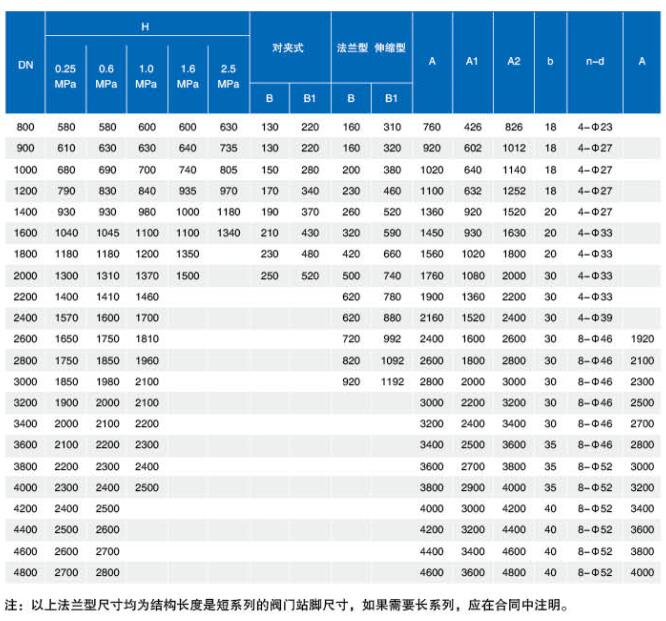

蝶閥站腳安裝尺寸：

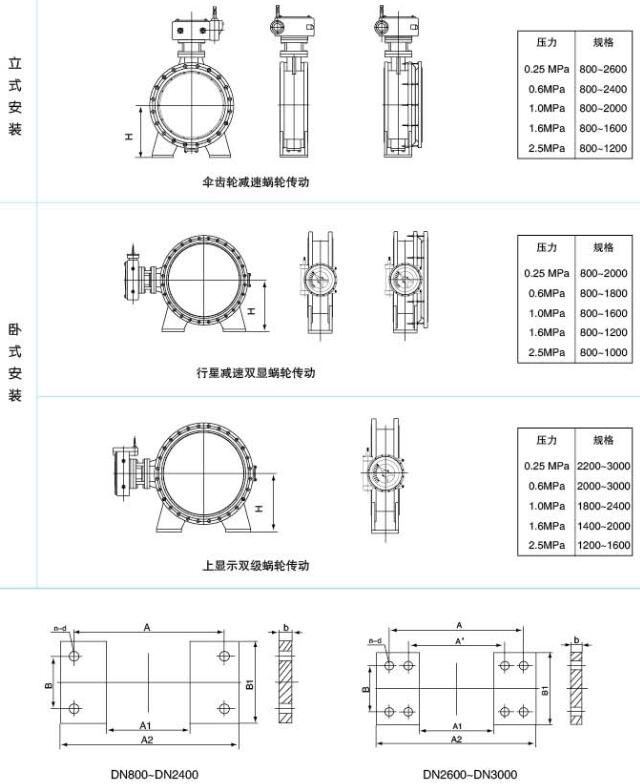

蝶閥站腳的配置：

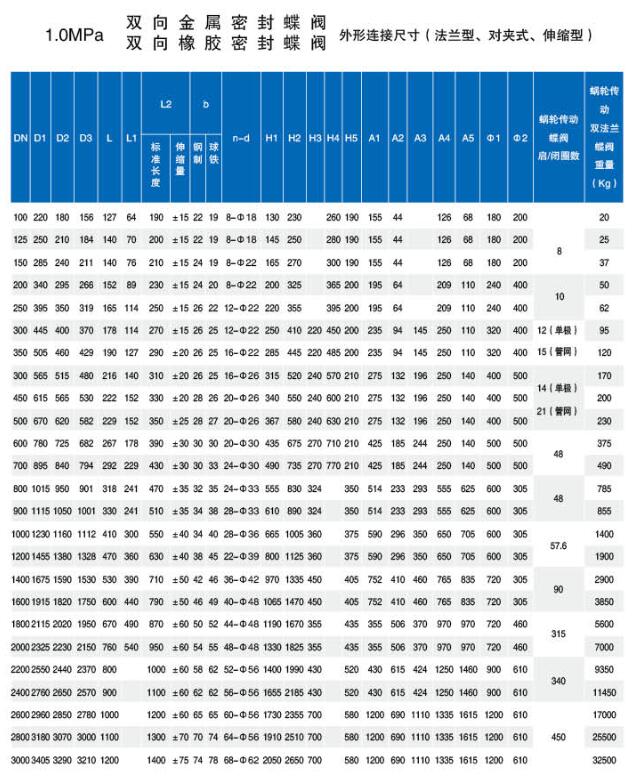

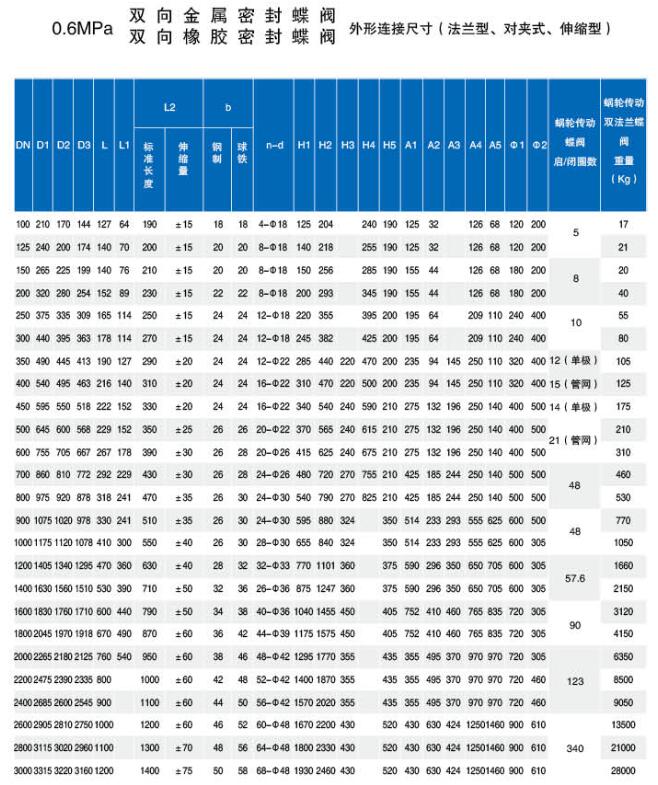

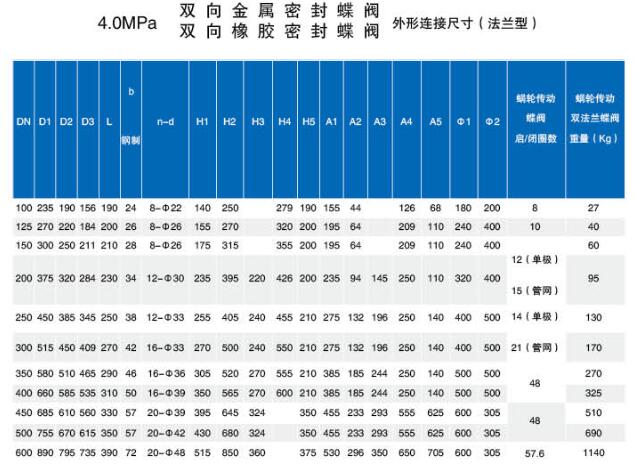

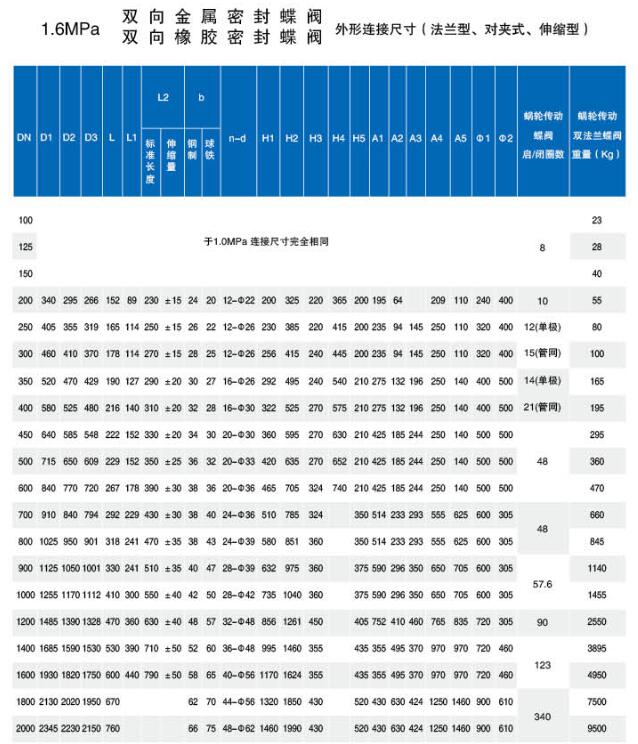

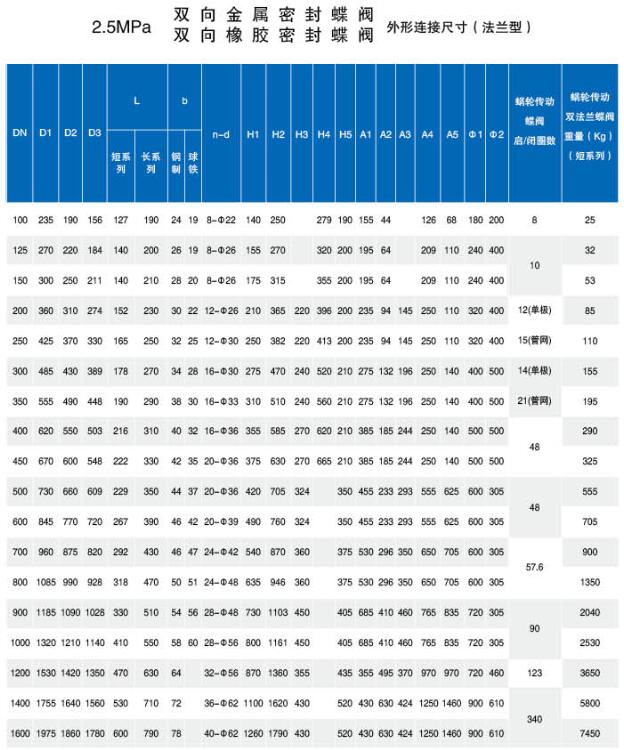

蝶閥外形連接尺寸：
