產品特點：
1、活塞式調節閥具有線性調節特性，操作控制簡單可靠；
2、軸向活塞受壓力平衡，執行機構需要力矩小，啟閉輕松靈活；

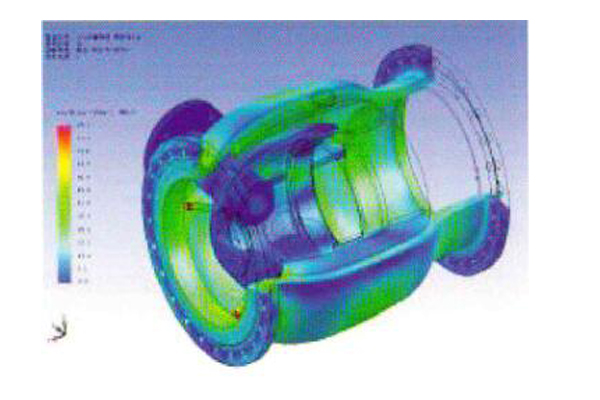

3、經過完美優化的水力模型，采用流線型流道，流道圓周旋轉對稱結構、流態好、振動?。?br /> 4、多種方案可選，適合各種壓差工況，有效解決氣蝕問題。高壓差采用圓錐噴嘴設計，使用壽命長，振動小，能對600m以上的水頭進行調節；
5、活塞式調節閥采用軟硬復合密封結構；密封圈在中間開度時不接觸摩擦，僅在全關時接觸而實現零泄漏密封；
6、多種執行機構驅動方式可選。手動蝸輪箱、電動執行機構、自力驅動、液壓站油壓驅動，重錘液壓驅動，氣動裝置操作等；
7、組合式設計能方便更換出口端節流部件，以適應復雜工況。
        結構及原理：

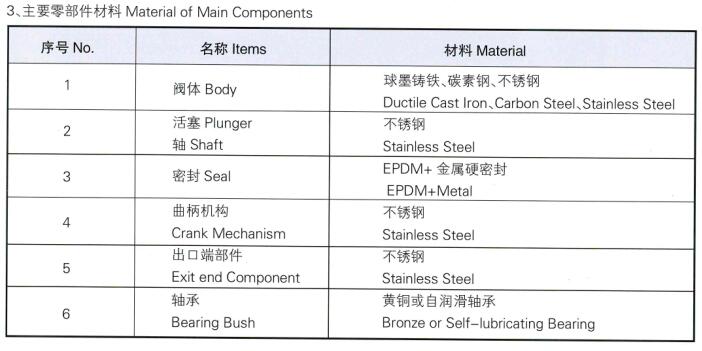

1、活塞式多功能控制閥主要由閥體、閥座、活塞、閥軸、曲柄、連桿、軸套、密封圈、驅動裝置及控制系統組成；
2、閥體主體為內外圓筒雙層結構，由曲柄滑塊機構將閥軸的轉動轉換為活塞沿導軌的軸向移動，改變活塞與閥座之間的流通面積，實現流量/壓力調節功能；
3、圓筒是在活塞前部延伸出的一段圓周加工有錐孔或槽的圓筒，孔或槽是對稱均布的，介質流經孔或槽時成為多股高速流體，從圓筒外側向圓筒內的管道中心噴射對撞，因此氣蝕被限定在活塞和管道的中心，不會對調門和管道產生氣蝕破壞。 根據具體工況特點，可選用下列4種基本型結構；也可特殊設計。

        典型應用：
供水系統：管網系統中壓力管理(壓力保持/減壓調流)。
水處理系統：作為流量調節閥，精確調節流量。
泵房：水泵出口作為多功能控制閥。
水電站：水輪機旁路壓力控制及生態放水、水輪機液控快開調壓閥，機組技術供水減壓。
儲水系統：液位精準調節以及壓力調節。
長輸管線：流量控制、逐級減壓、末端消能、水錘抑制。
大壩放水：作為末端放空閥，消能調流，出口配置導流裝置。

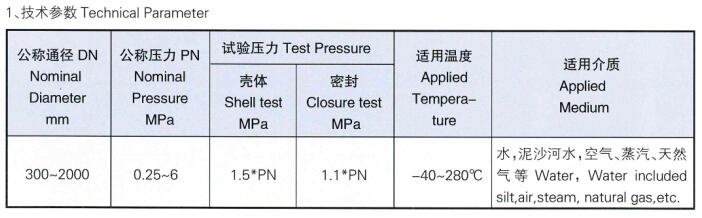

        技術性能參數：

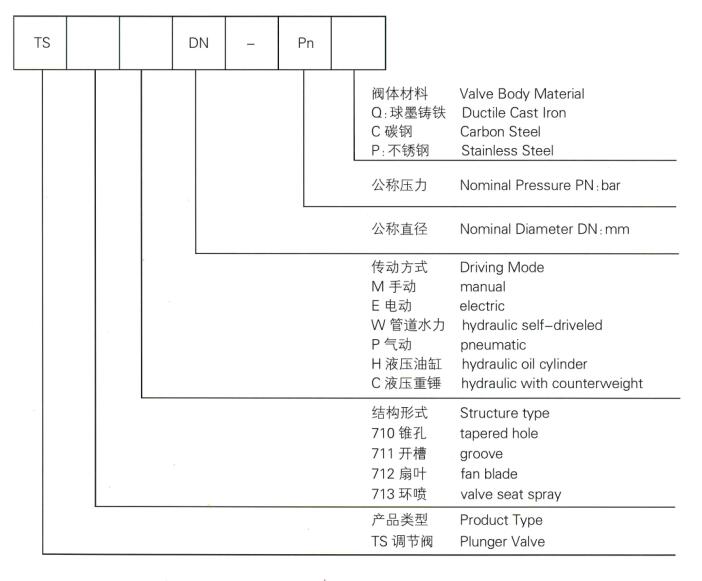

        型號編制說明：

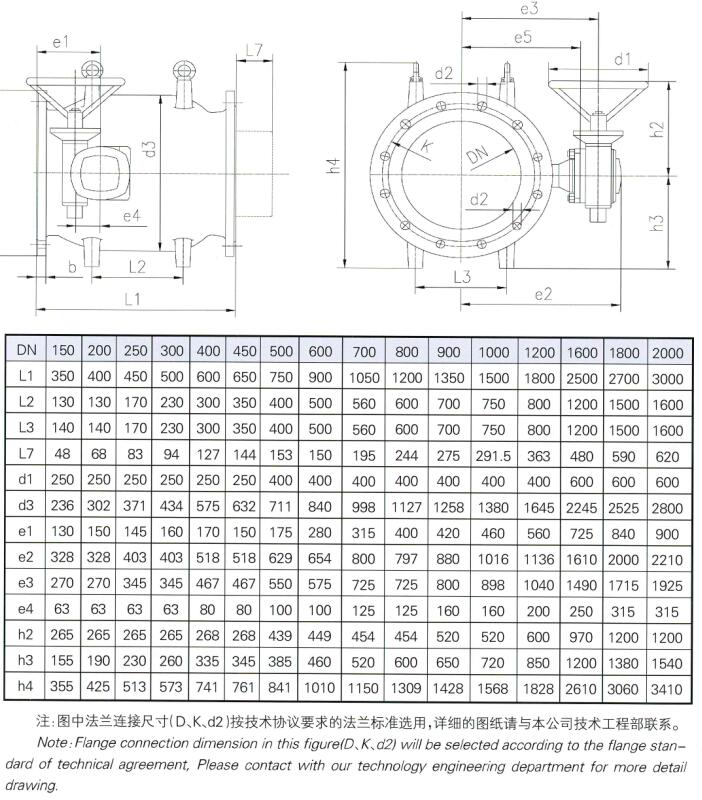

        外形及主要連接尺寸：

        選型需知：
1、訂貨是請注明管道的公稱通徑、公稱壓力、適用介質及溫度。
2、提供以下參數：
方案一：
Zui大流量Qmax條件下的：Zui低入口壓力Pin；Zui高出口壓力Pout；
Zui小流量Qmin條件下的：Zui高入口壓力Pin；Zui低出口壓力Pout。
方案二：
Zui小壓差△Pmin下的Zui大流量Qmax；
Zui大壓差△Pmax下的Zui小流量Qmin
閥門上游側的靜壓；
閥門下游側的靜壓；
閥門上游側的總壓；
閥門下游側的總壓。
3、請注明執行機構的類型(如手輪、電動執行機構、管道水力驅動、液壓油缸驅動、液壓重錘驅動、氣動執行機構等)，以及使用工況說明。
注意：
1、本閥門作為大壩放空調流，其閥后為淹沒式排放時，應根據工況參數設置補氣裝置。
2、水泵出口、長輸水管線消除水錘或者水輪機旁路調壓時，請詳細校核啟閉時間。
3、本系列閥門可根據現場的安裝范圍設計為Z型(正裝型)或F型(反裝型)或立式安裝。若無注明，本系列閥門默認安裝Z型(正裝型)供貨。
Z型(正裝型)：順?biāo)鞣较蚩?，?qū)動裝置在左側；
F型(反裝型)：順?biāo)鞣较蚩矗?qū)動裝置在右側。
4、本公司可為用戶成套提供伸縮節、反法蘭、連接螺栓及法蘭密封墊，請注明供貨范圍。
